Relee de blocare, care oferă un mijloc eficient de menținere a unei stări de comutare cu un consum redus de energie, sunt o parte esențială a sistemelor electrice și electronice. Releele de blocare folosesc un impuls scurt pentru a comuta stările și a rămâne în poziția lor finală fără energie constantă, spre deosebire de releele tradiționale care au nevoie de o sursă de tensiune constantă pentru a-și menține starea. Acest articol examinează utilizările și avantajele releelor de blocare, precum și modul în care acestea se setează și resetează.
După declanșare, un releu de blocare - denumit și releu bistabil - își menține poziția chiar și atunci când alimentarea este întreruptă. Setarea și resetarea sunt cele două stări ale sale stabile. Impulsurile de control fac ca releul să comute între aceste stări.
Releele de blocare funcționează prin unul dintre cele două mecanisme principale:
1. Releu de blocare cu bobină simplă
Un releu de blocare cu o singură bobină funcționează cu o singură bobină care primește impulsuri de polaritate alternative pentru a-și schimba starea.
- Setarea releului (starea ON): Un impuls de tensiune pozitivă activează bobina, deplasând contactele interne în poziția setată.
- Resetarea releului (starea OFF): Un impuls de tensiune negativă (sau un impuls de polaritate inversă) mută contactele înapoi în poziția de resetare.
Odată ce releul este comutat, acesta rămâne în acea stare până când un alt impuls îl schimbă.
2. Releu de blocare cu două bobine
Un releu de blocare cu două bobine are două bobine separate - una pentru setare și una pentru resetare.
- Setarea releului (starea ON): Un scurt impuls către bobina „setată” mută contactele interne în poziția ON.
- Resetarea releului (starea OPRIT): Un scurt impuls către bobina de „resetare” mută contactele înapoi în poziția OPRIT.
Deoarece contactele își mențin poziția magnetic sau mecanic, nu este necesară o putere continuă pentru a menține starea.
- Eficienţă energetică: Din moment cerelee de blocarenu necesită putere constantă pentru a-și menține starea, ele consumă mai puțină energie în comparație cu releele tradiționale.
- Generare scăzută de căldură: consumul redus de energie înseamnă acumulare minimă de căldură, sporind durabilitatea.
- Funcționare stabilă: releele de blocare rămân în ultima lor poziție chiar și în timpul căderilor de curent.
- Ideal pentru sistemele cu baterie: capacitatea lor de a menține o stare fără curent continuu le face perfecte pentru dispozitivele alimentate cu baterie.
Mai multe industrii folosesc relee de blocare, inclusiv:
Aparatele eficiente din punct de vedere energetic și sistemele inteligente de iluminat sunt exemple de automatizare a locuinței.
Control industrial: comutarea eficientă din punct de vedere energetic este necesară pentru sistemele și mașinile automate.
Aplicații pentru releu de rețea și comutare de semnal în telecomunicații.
Electronică auto: sisteme electrice și comenzi electrice ale geamurilor.
Relee de blocaresunt o opțiune populară în aplicațiile sensibile la energie, deoarece oferă un mijloc eficient de menținere a stărilor circuitului fără putere constantă. Ele sunt esențiale deoarece pot fi setate și resetate cu puțină energie, fie în rețele de comunicații, electrocasnice sau automatizări industriale. Cunoașterea modului în care funcționează garantează că sunt utilizate cât mai eficient posibil într-o varietate de aplicații electrice și electronice.

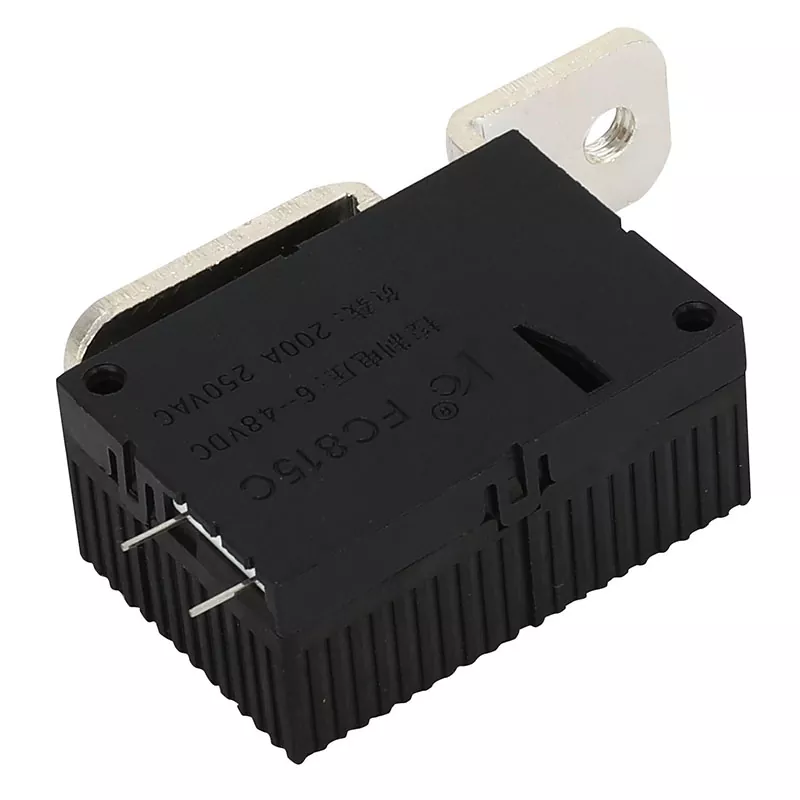

Face Electric Co., Ltd. a aderat întotdeauna la politica de calitate a „inovației continue și managementului pragmatic” și a creat produse de marcă industrială cu filozofia de afaceri de supraviețuire prin asigurarea calității și dezvoltarea prin producție pe scară largă. În prezent, releele de blocare proiectate și dezvoltate independent de compania noastră pot oferi o varietate de specificații de la 16A la 200A pentru ca clienții să aleagă. Produsele companiei îndeplinesc cerințele directivei UE ROHS, iar produsele companiei au obținut brevete naționale de invenție și certificate de brevet de model de utilitate; Vizitați site-ul nostru la www.facerelay.com pentru a afla mai multe despre produsele noastre. Pentru întrebări, ne puteți contacta la adresalydia@face-relay.com.
