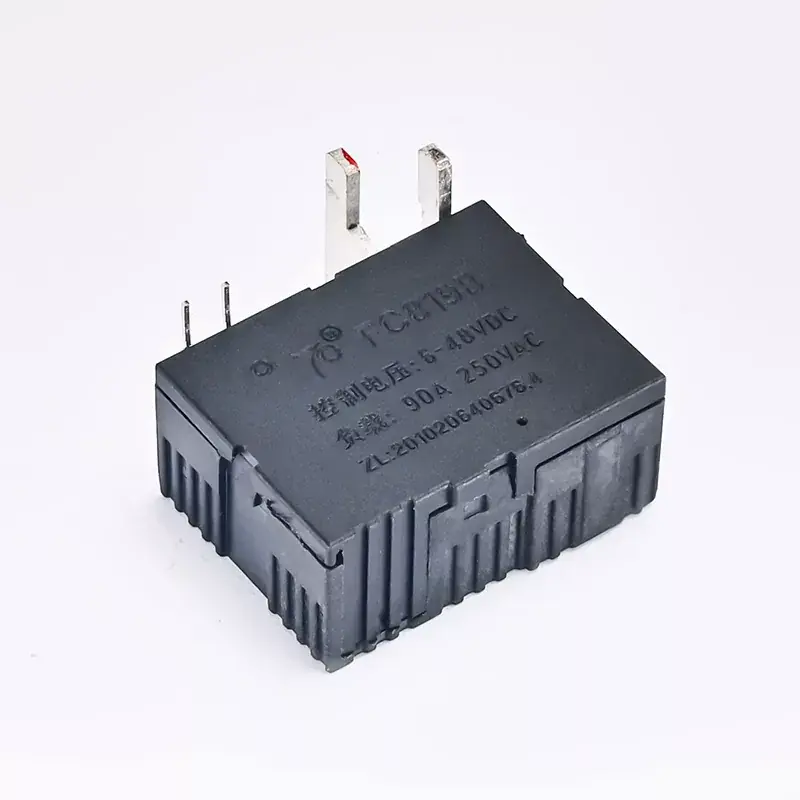

Releele care se blochează sunt o metodă eficientă și de consum redus de a menține starea comutatorului.Relee de blocarefolosește un impuls scurt pentru a comuta stările și a rămâne în poziția lor finală fără energie constantă, spre deosebire de releele tradiționale care au nevoie de o sursă de tensiune constantă pentru a-și menține starea. Controlul eficient al unui releu de blocare este examinat în acest articol.
După declanșare, un releu de blocare - denumit și releu bistabil - își menține poziția chiar și atunci când alimentarea este întreruptă. Setarea și resetarea sunt cele două stări ale sale stabile. Impulsurile de control fac ca releul să comute între aceste stări.
Controlul areleu de blocaredepinde de tipul său - bobină simplă sau bobină duală.
1. Controlul unui releu de blocare cu o singură bobină
Un releu de blocare cu o singură bobină funcționează cu impulsuri de polaritate alternativă:
- Setarea releului (starea ON): Aplicarea unui impuls de tensiune pozitivă activează bobina și mută contactele interne în poziția setată.
- Resetarea releului (starea OFF): Aplicarea unui impuls de tensiune negativă (sau a unui impuls de polaritate inversă) mută contactele înapoi în poziția de resetare.
Pentru a controla un releu de blocare cu o singură bobină, puteți utiliza:
- Circuitul H-Bridge: Pentru a comuta polaritatea tensiunii aplicate bobinei.
- Microcontroler (MCU) cu ieșiri duble: o ieșire oferă un impuls pozitiv, iar alta oferă un impuls negativ.
2. Controlul unui releu de blocare cu două bobine
Un releu de blocare cu două bobine are două bobine separate - una pentru setare și una pentru resetare:
- Setarea releului (starea ON): Un scurt impuls către bobina „setată” mută contactele interne în poziția ON.
- Resetarea releului (starea OPRIT): Un scurt impuls către bobina de „resetare” mută contactele înapoi în poziția OPRIT.
Pentru a controla un releu de blocare cu două bobine, puteți utiliza:
- Comutatoare cu buton: Un comutator pentru bobina setata si altul pentru bobina de resetare.
- Ieșiri microcontroler: Programate pentru a trimite un impuls către bobina corectă atunci când este necesar.
- Circuit de comutare tranzistor sau MOSFET: Pentru a conduce relee de tensiune/curent mai mare de la surse de control cu putere redusă.
- Eficiență energetică: Controlul adecvat asigură o utilizare minimă a energiei.
- Fiabilitate: Utilizarea tehnicii corecte de comutare previne defecțiunile releului.
- Integrare: se integrează ușor cu sistemele de automatizare și microcontrolere.
Mai multe industrii folosesc relee de blocare, inclusiv:
Iluminatul inteligent și aplicațiile de economisire a energiei sunt exemple de automatizare a locuinței.
Control industrial: Comutarea eficientă este necesară pentru sistemele și mașinile automate.
Telecomunicații: măsuri de economisire a energiei și rutarea semnalului.
Electronicele auto includ dispozitive care funcționează cu baterii, cum ar fi comenzile geamurilor electrice.
Cunoscând tipul de latașarea releuluiși utilizarea mecanismului de comutare adecvat sunt esențiale pentru controlul acestuia. Asigurarea controlului adecvat permite o funcționare sigură și eficientă într-o varietate de aplicații, fie că se utilizează un H-Bridge, un microcontroler sau comutatoare manuale.
