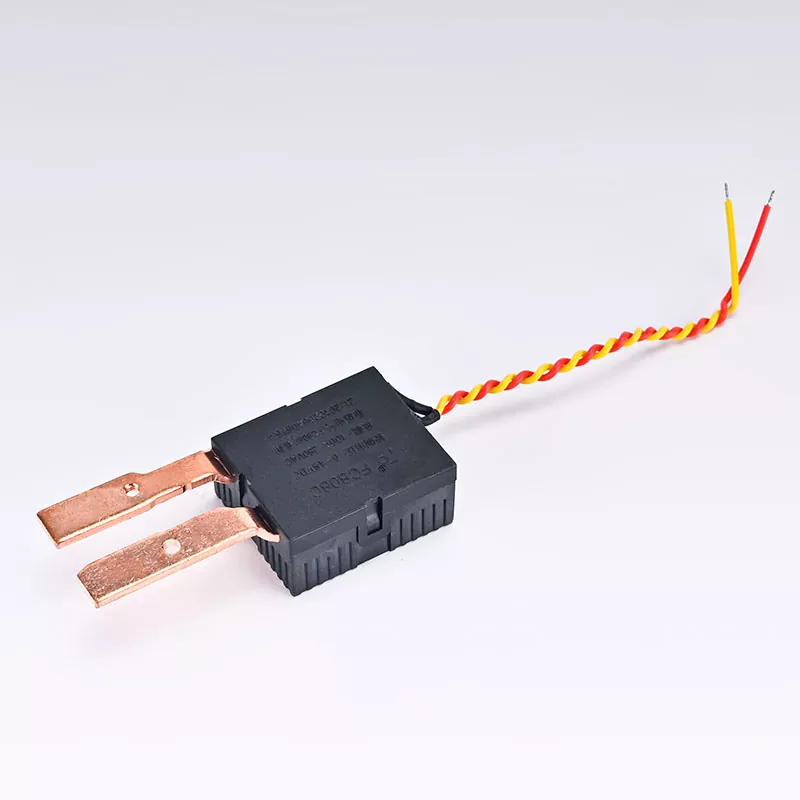

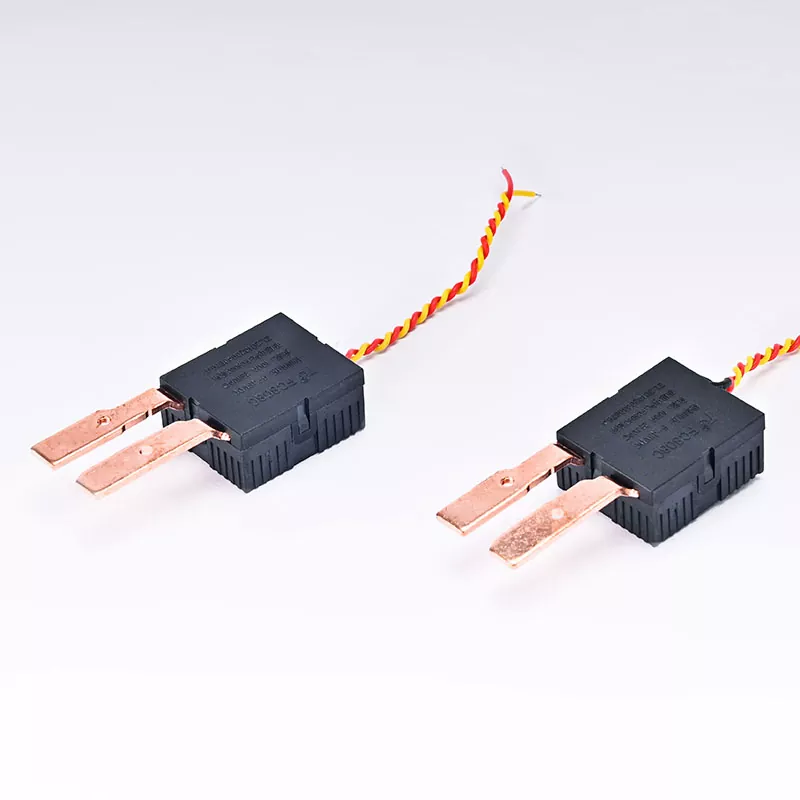

Releu de blocare trifazat 7P tip șină

Acest releu de blocare de tip șină 7P trifazat adoptă un design integrat avansat, luând în considerare pe deplin stabilitatea și siguranța în condiții de încărcare ridicată. Fie în sisteme de alimentare complexe sau în medii industriale dure, releele pot funcționa în siguranță și stabil. Designul său de cablare 7P face ca procesul de instalare să fie simplu și eficient, iar cablarea sigură poate reduce, de asemenea, riscul de defecțiune. Releele de închidere de înaltă calitate pot satisface o varietate de nevoi de aplicație. Dacă aveți nevoie de ele, vă rugăm să obțineți serviciile noastre de releu de blocare online la timp. Pe lângă lista de produse de mai jos, vă puteți personaliza propriul releu unic de blocare în funcție de nevoile dumneavoastră specifice.

(SPECIFICAȚII BOBINE) 20℃

Caracteristici

Curent nominal ridicat de 100 A: susține nevoile sistemelor de alimentare trifazate de mare putere și este potrivit pentru o varietate de aplicații industriale.

Gamă largă de tensiune de antrenare: adaptabil la intrarea de alimentare de la 6VDC la 48VDC, flexibil și convenabil.

Tehnologia de menținere magnetică: Nu consumă aproape deloc energie în starea de menținere, reducând semnificativ costurile de operare.

Mecanism de răspuns rapid: Are o viteză de comutare extrem de rapidă pentru a asigura sincronizarea și acuratețea monitorizării curentului.

Poate fi asortat cu carcasa corespunzătoare: cu bloc terminal 7P: convenabil pentru cablare, potrivit pentru instalare în diferite medii industriale.

Domenii de aplicare

Releul de blocare magnetic trifazat 7P șină de ghidare este utilizat pe scară largă în următoarele domenii:

Sistem de monitorizare a puterii: Folosit împreună cu contoarele de perete trifazate și contoarele de putere pentru a monitoriza starea curentului și a tensiunii în timp real.

Automatizare industrială: Asigurați controlul curentului și protecție la suprasarcină pentru diferite tipuri de echipamente industriale pentru a asigura siguranța și eficiența echipamentelor.

Management inteligent al clădirii: Îmbunătățiți sistemul de management al energiei al clădirii și optimizați eficiența energetică.

Energie regenerabilă: în sistemele de generare a energiei solare și eoliene, monitorizați ieșirea curentă pentru a îmbunătăți stabilitatea sistemului.

1. Pregătire: Asigurați-vă că alimentarea este oprită și pregătiți uneltele necesare (cum ar fi șurubelnițe, chei etc.).

2. Instalarea șinei de ghidare:

- Fixați releul pe șina de ghidare standard DIN și auziți un „clic” pentru a confirma fixarea.

3. Cablaj:

- Conectați sursa de alimentare și încărcarea conform schemei de cablare, asigurându-vă că toate porturile de conectare sunt sigure și securizate.

4. Test funcțional: Înainte de a porni alimentarea, verificați din nou toate cablurile pentru a vă asigura că nu există un scurtcircuit și porniți sistemul pentru testarea funcțională.

Instructiuni de utilizare

1. Starea din fabrică a releului de blocare magnetică este starea de contact închis (starea de resetare), dar starea se poate schimba din cauza unor factori precum impactul în timpul transportului sau instalării releului. Prin urmare, este necesar să luați măsuri pentru a-l reseta înainte de utilizare.

2. Pentru a asigura funcționarea fiabilă a releului de blocare magnetic, tensiunea de excitare aplicată bobinei trebuie să atingă valoarea nominală, iar lățimea impulsului trebuie să atingă mai mult de 3 ori timpul de acțiune.

3. Asigurați-vă că îl utilizați în intervalul de curent și tensiune nominală pentru a evita depășirea capacității de sarcină. Verificați în mod regulat punctele de contact și cablajul pentru a asigura conexiuni bune și condiții de lucru stabile.

4. În timpul utilizării, nu scăpați, aruncați, aruncați sau aruncați produsul de la mare altitudine. Acest lucru va afecta performanța produsului. Dacă se găsește vreo anomalie, întrerupeți imediat alimentarea pentru inspecție pentru a asigura siguranța echipamentului.
